Geluidsisolatie vloer: efficiënte contactgeluidsisolatie

Hoor je elke voetstap of verschuivende stoel van de bovenburen? Dan is geluidsisolatie voor je vloer iets waar je zeker in geïnteresseerd zult zijn.

Bouwakoestiek is een onderdeel van de bouwfysica. Geluid is dus een fysisch verschijnsel en volgt de regels van de fysica. Alle geluidsisolerende maatregelen om de geluidsisolatie van de vloer te verbeteren moeten hiermee rekening houden. Zoniet kosten ze geld maar leveren ze weinig op.

Op deze pagina ontdek je alles wat je moet weten over contactgeluidsisolatie, van akoestische ondervloeren tot high performance zwevende dekvloeren.

Geluidsisolatiedokter verdeelt een gespecialiseerd gamma contacteluidsisolatie voor zwevende dekvloeren.

Wat de akoestische isolatie van vloeren in appartementen specifiek maakt is het feit dat de bron in in een andere woonunit ligt, wat ingrijpen aan de bron niet evident maakt. Als je enkel in de eigen woonunit kunt ingrijpen dan is akoestische plafondisolatie een mogelijkheid.

Op deze pagina focussen we ons op het isoleren van contactgeluid.

Inhoud van deze pagina

1. Wat is contactgeluid?
2. Hoe wordt contactgeluid gemeten?
3. Overzicht oplossingen voor de geluidsisolatie van vloeren
4. Soepele vloerbedekking voor de akoestische isolatie van vloeren
5. Eenvoudige maatregelen om de impact van verschuivend materiaal te beperken
6. Traditionele zand/cement zwevende dekvloer
7. Geluidsisolatie vloer verbeteren met een droge zwevende dekvloer
8. Ondervloeren voor de geluidsisolatie van vloeren
9. High performance oplossingen voor de geluidsisolatie van vloeren

Achtergrondinformatie:

• Aandachtspunten geluidsisolatie
• Wat je moet weten over geluidsisolatie

Wat is contactgeluid

Bij contactgeluid brengt de bron de gebouwstructuur rechtstreeks aan het trillen door een impact.

Voorbeelden van contactgeluid zijn:

• Voetstappen
• Vallende voorwerpen
• Dichtslaande deuren
• Verschuivend meubilair

Contactgeluid zorgt er voor dat een grote hoeveelheid energie in de gebouwstructuur wordt geïnjecteerd.

Contactgeluid kan zich ver doorheen een gebouwstructuur voortplanten en afstralen in ruimtes die niet aan de zendruimte grenzen.

Hoe wordt contactgeluid gemeten?

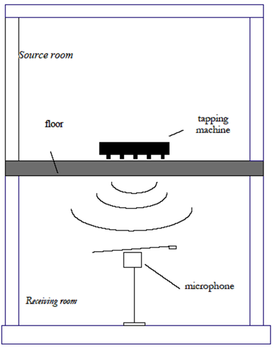

Bij akoestische metingen (zowel in het labo als in-situ)  wordt het contactgeluidsniveau gemeten met een gestandaardiseerde klopmachine.

Meer info over de akoestische grootheden met betrekking tot contactgeluid via onderstaande link.

Het gaat hier over geregistreerde geluidsniveaus in de ontvangstruimte, dus hoe lager hoe beter.

De rode lijn van de betonvloer ligt over het ganse spectrum onder de gronde lijn van de houten roostering. Dit verschil vindt zijn verklaring in de oppervlaktemassa van de "naakte" vloeren.

• 14 cm beton = +/- 330 kg/m²
• OSB op houten roosterings = +/- 13 kg/m²

Verder zien we ook dat massieve betonvloer beter laagfrequente trillingen tegenhoudt dan hoogfrequente trillingen. Bij de houten draagvloer is dit net omgekeerd.

De klopmachine genereert een breed spectrum aan trillingen terwijl het spectrum van voetstappen in functie van parameters zoals het type schoeisel vooral laagfrequente trillingen (onder de 100 Hz genereert).

Overzicht oplossingen voor de geluidsisolatie van vloeren

• Soepele vloerbedekking voor de geluidsisolatie van vloeren
• Eenvoudige maatregelen om de impact van verschuivend materiaal te beperken
• Traditionele zwevende zand/cement dekvloer
• Droge zwevende dekvloer
• Akoestische ondervloeren
• High performance vloeren met de oplossingen van AMC Mecanocaucho

Soepele vloerbedekking voor de akoestische isolatie van vloeren

Soepele vloerbedkkingen zorgen voor een goede demping aan de bron. De gangen en kamers van hotels waren vroeger standaard voorzien van soepele vloerbedekking om de contactgeluiden te isoleren.

• Vast tapijt
• kurkvloer
• vinylvloer

Eenvoudige maatregelen om de impact van verschuivend meubilair te beperken

Iedereen kent wel de plakviltjes om onder stoel- of tafelpoten te kleven. Dergelijke kleine ingrepen hebben echt een grote impact op het afstralen van contactgeluid in de onderliggende/naastliggende ruimtes.

Er zijn gespecialiseerde webwinkels met oplossingen voor elk type vloer.

Bron: https://viltspecialist.nl/

Silent Socks zijn een andere mogelijkheid

Bron: https://sbnl.be/silent-socks/p/69714/116126

Traditionele zand/cement zwevende dekvloer voor de contactgeluidsisolatie van vloeren

Hierbij wordt een laag zand/cement of anhydriet chape bovenop een soepele laag contactgeluidsisolatie gestort.

Indien men bij een energetische renovatie vloerverwarming overweegt is het zeker aangeraden om ook op het gelijkvloers van een rijwoning of HOB een zwevende dekvloer te voorzien. Een zwevende dekvloer op het gelijkvloers is niet alleen positief voor je buren maar kun je ook zien als een soort van "horizontale voorzetwand" die het afstralen van burengeluid via jouw vloer reduceert.

Veel gebruikte soepele lagen zijn:

• Rubber
• kurk
• Minerale wol
• Polyethyleenschuim
• Vilt

Een mooi overzicht van hetgeen op de markt beschikbaar is vind je op de website van RB-Isol.

Bron: https://rb-isol.be/akoestische-isolatie/

Ik heb zelf mijn eerste stappen in de akoestiek gezet door de contactgeluidsisolatie op basis van rubber te promoten van:

• Isolgomma

  • https://www.isolgomma.com/

• Amorim Cork Composites


  • https://amorimcorkcomposites.com/en-us/materials-applications/construction/

Ik ben er nog altijd van overtuigd dat de combinatie van akoestische en mechanische eigenschappen ervoor zorgt dat contactgeluidsisolatie op basis van gerecycleerde autbanden de beste keuze is. Iets duurder van poythyleenschuim maar de meerprijs meer dan waard. Er zijn er uiteraard ook akoestisch matten op basis van bijvoorbeeld polyurethaan op de markt die akoestisch nog beter zijn, maar dan spreken we wel over een totaal andere prijsklasse.

Ik verdeel de contactgeluidsisolatie op basis gerecycleerd rubber van Scan Underlay.

https://scanunderlay.com/

Meer informatie via onderstaande link.

Geluidsisolatie vloer verbeteren met een droge zwevende dekvloer

Droge zwevende dekvloeren worden in een akoestische renovatiecontext eerder toegepast dan traditionale zwevende dekvloeren.

Bij een droge zwevende dekvloer wordt plaatmateriaal zoals OSB of gipsvezelplaten op een soepele laag contactgeluidsisolatie geplaatst.

Meer info op de pagina "droge zwevende dekvloer" via onderstaande link.

Akoestische ondervloeren voor de verbetering van de geluidsisolatie van vloeren

Akoestische ondervloeren zijn per definitie dun en stijf omdat ze anders de vloerafwerking kunnen beschadiging. Dun en stijf betekent een hoge dynamische stijfheid wat dan weer resulteert in een syteem die spectraal gezien geen laagfrequent geluid zal isoleren.

Voetstappen genereren laagfrequente geluiden. De akoestische ondervloer voor laminaat die wij verdelen begint op een cm dikke betonplaat pas trillingen te isoleren vanaf de tertsband met middenfrequentie 400 Hz.

Met andere woorden is deze (en bij uitbreiding alle andere dunne ondervloeren) zijn niet geschikt om  voetstappen te isoleren.

Akoestische ondervloeren voor laminaat

Akoestische ondervloeren voor tegels

De gewogen contactgeluidsreductie van akoestische ondervloeren zoals de T66 (3 mm dikke combinatie van rubber en kurk) van Amorim Cork Composites bedraagt een 15 tot 19 dB bij tegelvloeren.

Spectraal is het net hetzelde als de ondervloeren voor laminaat zo dat ze geen laagfrequente trillingen kunnen isoleren. Dergelijke ondervloeren zijn wel prima geschikt als oplossing bij tradtionele zwevende dekvloeren waar er uitvoeringsfouten zijn opgetreden. In plaats van de volledige vloer uit te breken en te vervangen kan het volstaand op de vloertegels uit te breken en nieuwe te plaatsen op de ondervloer. Indien er voldoende opbouwhoogte is kan de ondervloer rechtstreeks op de bestaande tegelvloer gekleefd worden.

Bron: https://amorimcorkcomposites.com/en-us/our-brands/acousticork/materials-applications/flooring-solutions/

Ander voorbeelden van ondervloeren voor tegelvloeren zijn de Ceracoustic van dBCover (https://dbcover.com/) of de Sylcer van IsolGomma ( https://www.isolgomma.com/product/sylcer-3/)

High performance oplossingen voor de geluidsisolatie van vloeren

Speciale oplossingen voor vloeren die een hoge geluidsisolatie/trillingsisolatie vereisen.

Door het gebruik van veren als contactgeluidsisolatie zijn hoge % trillingsisolatie realiseerbaar.

Jack-up systeem waarbij de vloerplaat wordt "opgekrikt"

Het doel van het systeem is om structuurgeluid te isoleren door elastische bevestigingen te installeren die in de betonnen zwevende vloer worden ingebed. Het ophogingsproces wordt uitgevoerd zodra het beton droog is.
